Kako izmjeriti točnost CNC glodala?

Bok tamo! Kao dobavljača CNC glodalica, često me pitaju kako izmjeriti točnost ovih strojeva. To je ključni aspekt, posebno za one u obradi drva, metala i drugim industrijama koje se oslanjaju na precizne rezove i gravure. U ovom blogu podijelit ću neke uvide o tome kako možete izmjeriti točnost CNC glodala.

Razumijevanje osnova točnosti CNC glodala

Prije nego što zaronimo u metode mjerenja, idemo brzo shvatiti što mislimo pod preciznošću CNC glodala. Točnost se odnosi na to koliko stroj može slijediti programiranu putanju i proizvesti željene dimenzije. Na njega utječu različiti čimbenici, uključujući kvalitetu komponenti stroja, kontrolni sustav i okolinu u kojoj radi.

Mjerenje linearne točnosti

Jedan od primarnih načina mjerenja točnosti CNC glodala je provjera njegove linearne točnosti. To uključuje mjerenje koliko se točno stroj može kretati u ravnoj liniji duž svojih osi (X, Y i Z).

Korištenje indikatora brojčanika

Brojčanik je praktičan alat za mjerenje linearne točnosti. Evo kako ga možete koristiti:

1. Montirajte brojčanik: Prvo montirajte brojčanik na stabilan nosač u blizini stola stroja. Provjerite je li dobro pričvršćen i može li sonda dodirnuti pokretni dio stroja.
2. Postavite indikator na nulu: Pomaknite stroj na početnu točku i postavite indikator na nulu. To će vam dati referentnu točku za vaša mjerenja.
3. Pomaknite stroj: Programirajte stroj da se pomiče na određenu udaljenost duž jedne od svojih osi. Na primjer, možete ga programirati da se pomakne 100 mm.
4. Uzmi mjerenja: Kako se stroj pomiče, indikator brojčanika pokazat će sva odstupanja od programirane putanje. Zabilježite maksimalna i minimalna očitanja na indikatoru.
5. Izračunajte pogrešku: Oduzmite minimalno očitanje od maksimalnog očitanja da biste dobili ukupnu pogrešku. Podijelite ovu pogrešku s programiranom udaljenosti (u ovom slučaju, 100 mm) i pomnožite sa 100 da biste dobili postotak pogreške.

Na primjer, ako je maksimalno očitanje na indikatoru brojčanika 0,05 mm, a minimalno očitanje 0,01 mm, ukupna pogreška je 0,04 mm. Postotna pogreška bila bi (0,04 / 100) x 100 = 0,04%.

Korištenje laserskog interferometra

Laserski interferometar je napredniji alat za mjerenje linearne točnosti. Koristi lasersko svjetlo za mjerenje udaljenosti koju prijeđe stroj s velikom preciznošću. Evo kako to funkcionira:

1. Postavite interferometar: Postavite laserski interferometar na stabilnu površinu blizu stroja. Provjerite je li poravnat s osi koju želite izmjeriti.
2. Pričvrstite retroreflektor: Pričvrstite retroreflektor na pokretni dio stroja. Retroreflektor reflektira lasersko svjetlo natrag na interferometar.
3. Uzmi mjerenja: Programirajte stroj za pomicanje određene udaljenosti duž osi. Kako se stroj kreće, interferometar će mjeriti udaljenost koju je prešao retroreflektor i usporediti je s programiranom udaljenosti.
4. Analizirajte podatke: Interferometar će dati detaljno izvješće o točnosti stroja, uključujući sve pogreške i odstupanja od programirane putanje.

Korištenje laserskog interferometra može vam dati točnija i detaljnija mjerenja od brojčanika, ali je također skuplje i zahtijeva više tehničke stručnosti za rad.

Mjerenje kutne točnosti

Osim linearne točnosti, također je važno izmjeriti kutnu točnost CNC glodala. Ovo je posebno važno za strojeve koji se koriste za rezanje ili graviranje pod različitim kutovima.

Korištenje kutomjera

Kutomjer je jednostavan alat za mjerenje kutne točnosti. Evo kako ga možete koristiti:

1. Označite referentnu liniju: Označite referentnu liniju na stolu stroja ili obratku. To će vam dati početnu točku za vaša mjerenja.
2. Programirajte stroj: Programirajte stroj da zakrene određeni kut. Na primjer, možete ga programirati da se okrene za 45 stupnjeva.
3. Izmjerite kut: Kutomjerom izmjerite stvarni kut rotacije stroja. Usporedite ovaj kut s programiranim kutom kako biste odredili pogrešku.
4. Izračunajte pogrešku: Oduzmite stvarni kut od programiranog kuta kako biste dobili pogrešku. Podijelite ovu pogrešku s programiranim kutom i pomnožite sa 100 da biste dobili postotak pogreške.

Na primjer, ako je programirani kut 45 stupnjeva, a stvarni kut 44,5 stupnjeva, pogreška je 0,5 stupnjeva. Postotna pogreška bila bi (0,5 / 45) x 100 = 1,11%.

Korištenje digitalnog mjerača kuta

Digitalni mjerač kuta točniji je i praktičniji alat za mjerenje kutne točnosti. Koristi elektroničke senzore za mjerenje kuta s velikom preciznošću. Evo kako ga možete koristiti:

1. Postavite mjerač kuta: Postavite digitalni mjerač kuta na stol stroja ili obradak. Provjerite je li ravan i poravnat s osi koju želite izmjeriti.
2. Postavite mjerač na nulu: Pritisnite gumb za nulu na mjeraču kuta kako biste ga postavili na nulu. To će vam dati referentnu točku za vaša mjerenja.
3. Programirajte stroj: Programirajte stroj da zakrene određeni kut. Kako se stroj okreće, mjerač kuta će pokazivati ​​stvarni kut rotacije.
4. Analizirajte podatke: Usporedite stvarni kut prikazan na mjeraču kuta s programiranim kutom kako biste odredili pogrešku. Mjerač kuta također može omogućiti digitalno očitavanje pogreške.

Čimbenici koji utječu na točnost CNC glodala

Nekoliko je čimbenika koji mogu utjecati na točnost CNC glodala. Evo nekih od najčešćih:

Kvaliteta stroja

Kvaliteta komponenti stroja, kao što su motori, ležajevi i linearne vodilice, može imati značajan utjecaj na njegovu točnost. Komponente više kvalitete općenito rezultiraju boljom preciznošću.

Kontrolni sustav

Upravljački sustav CNC glodalice odgovoran je za interpretaciju programiranih uputa i upravljanje kretanjem stroja. Napredniji sustav upravljanja može pružiti veću točnost i preciznost.

Uvjeti okoline

Okruženje u kojem radi CNC glodalica također može utjecati na njegovu točnost. Čimbenici kao što su temperatura, vlaga i vibracije mogu uzrokovati širenje ili skupljanje stroja, što može dovesti do pogrešaka u procesu rezanja ili graviranja.

Alati

Kvaliteta i stanje alata za rezanje koji se koriste u CNC glodalici također mogu utjecati na njegovu točnost. Tupi ili istrošeni alati mogu uzrokovati grube rezove i netočne dimenzije.

Poboljšanje točnosti CNC glodala

Ako ustanovite da točnost vašeg CNC glodala nije na razini, postoji nekoliko koraka koje možete poduzeti kako biste je poboljšali:

Kalibrirajte stroj

Redovito kalibriranje CNC glodalice može pomoći u osiguravanju njegove točnosti. To uključuje podešavanje komponenata i postavki stroja u skladu s programiranim uputama.

Nadogradite komponente

Nadogradnja komponenti stroja, kao što su motori, ležajevi i linearne vodilice, može poboljšati njegovu točnost i performanse.

Kontrolirajte okoliš

Kontrola okoline u kojoj CNC glodalica radi može pomoći u smanjenju učinaka temperature, vlage i vibracija. To se može učiniti korištenjem klima uređaja, odvlaživača zraka i jastučića za izolaciju vibracija.

Koristite visokokvalitetni alat

Korištenje visokokvalitetnih alata za rezanje i njihova redovita zamjena mogu pomoći u osiguravanju točnih rezova i dimenzija.

Zaključak

Mjerenje točnosti CNC glodalice važan je korak u osiguravanju njegove izvedbe i kvalitete. Korištenjem metoda i alata opisanih u ovom blogu, možete točno izmjeriti linearnu i kutnu točnost svog stroja i identificirati sva područja koja trebaju poboljšanja.

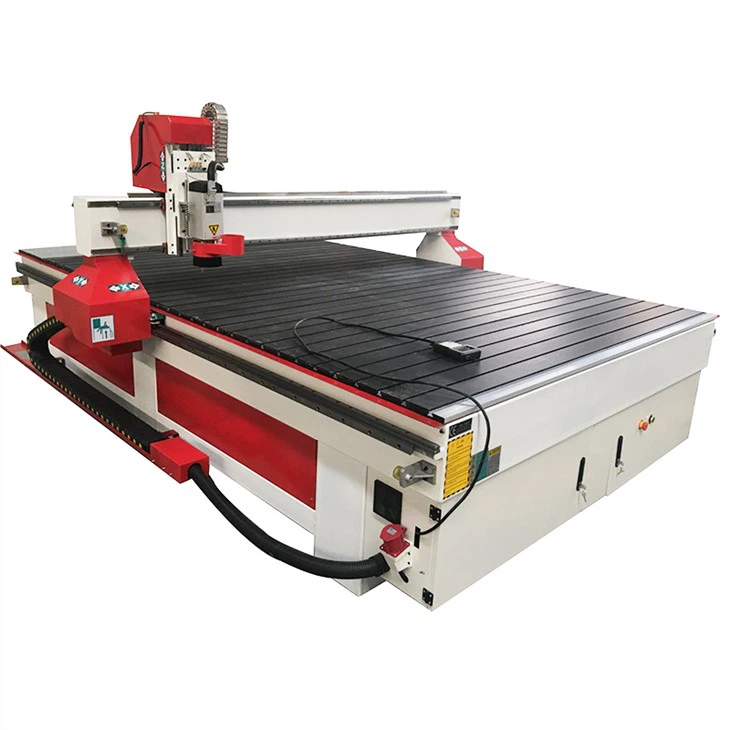

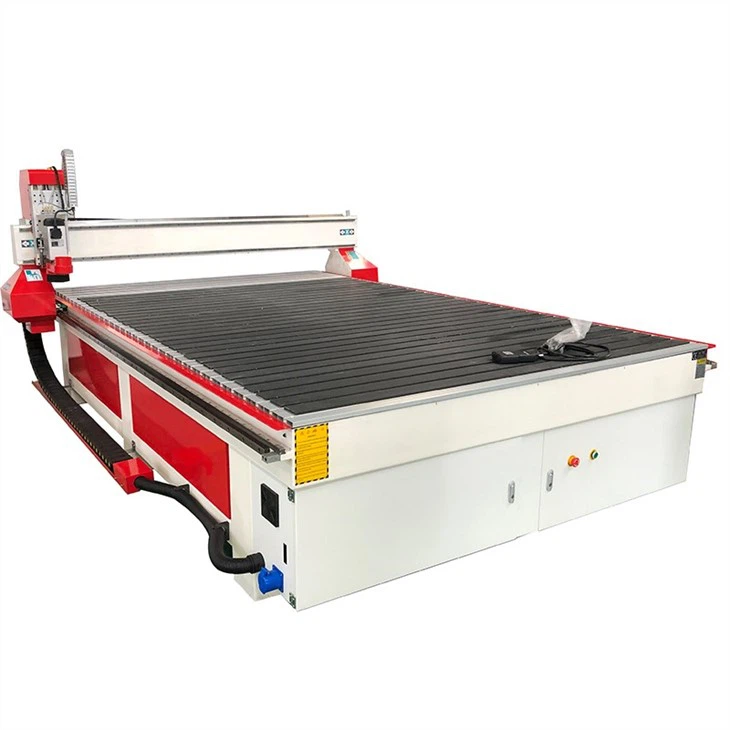

Ako ste na tržištu za CNC glodalicom visoke kvalitete, pogledajte naš2030 Cnc stroj za graviranje drveta. Dizajniran je za pružanje preciznih rezova i graviranja s velikom točnošću.
