Kako izmjeriti dinamičku točnost ATC CNC usmjerivača?

Mjerenje dinamične točnosti ATC (automatsko mijenjanje alata) CNC usmjerivač je presudan aspekt i za proizvođače i za korisnike. Kao dobavljač ATC CNC usmjerivača, razumijem značaj osiguravanja da ovi strojevi zadovoljavaju najviše standarde točnosti u dinamičnim operacijama. U ovom postu na blogu udubit ću se u različite metode i razmatranja za mjerenje dinamične točnosti ATC CNC usmjerivača.

Razumijevanje dinamičke točnosti

Prije nego što zaronimo u tehnike mjerenja, važno je razumjeti što dinamična točnost znači u kontekstu ATC CNC usmjerivača. Dinamična točnost odnosi se na sposobnost stroja da održava precizno pozicioniranje i rezanje performansi tijekom pokreta. To je posebno važno u operacijama visokog obrade brzine u kojima usmjerivač stalno kreće i mijenja alate.

U ATC CNC usmjerivaču, na dinamičku točnost utječe nekoliko čimbenika. Oni uključuju mehaničku strukturu stroja, kvalitetu linearnih vodiča i kugličnih vijaka, upravljački sustav i mehanizam za promjenu alata. Svako odstupanje u tim komponentama može dovesti do pogrešaka u konačnom radnom dijelu, kao što su netočne dimenzije, loša površinska završna obrada ili neusklađeni rezovi.

Važnost mjerenja dinamičke točnosti

Točno mjerenje dinamičke točnosti ključno je iz nekoliko razloga. Prvo, osigurava da ATC CNC usmjerivač može dosljedno proizvoditi kvalitetne obrade. U industrijama kao što su obrada drveta, proizvodnja namještaja i proizvodnja natpisa, preciznost je ključna. Mala pogreška u dinamičnoj točnosti može rezultirati neispravnim proizvodima, što može dovesti do nezadovoljstva kupca i financijskih gubitaka.

Drugo, mjerenje dinamičke točnosti pomaže u prepoznavanju potencijalnih problema s strojem u ranom. Otkrivanjem problema kao što su pretjerana vibracija, povratak ili neusklađivanje, proizvođači mogu poduzeti korektivne radnje prije nego što uzrokuju značajna oštećenja na stroju ili utječu na njegove performanse. To dugoročno može uštedjeti vrijeme i novac smanjenjem troškova zastoja i održavanja.

Metode za mjerenje dinamičke točnosti

Laserska interferometrija

Laserska interferometrija široko je korištena metoda za mjerenje dinamičke točnosti CNC strojeva, uključujući ATC CNC usmjerivače. Ova tehnika koristi laserski snop za mjerenje pomaka osi strojeva s visokom preciznošću. Sustav laserskog interferometra sastoji se od laserskog izvora, razdjelnika snopa i detektora. Laserski snop je podijeljen na dvije staze: jedna je usmjerena duž osi koja se mjeri, a druga služi kao referenca.

Kako se stroj pomiče, pomak osi uzrokuje promjenu duljine optičke staze laserskog snopa. Ovu promjenu detektor otkriva, a podaci se analiziraju kako bi se utvrdila točnost pokreta osi. Laserska interferometrija može mjeriti linearni pomak, ravninu i kutne pogreške s visokim stupnjem točnosti, obično u rasponu mikrometara.

Jedna od prednosti laserske interferometrije je njegova velika preciznost. Može otkriti čak i najmanje pogreške u pokretu stroja, što ga čini prikladnim za mjerenje dinamične točnosti ATC CNC usmjerivača. Međutim, to je i relativno skupa i složena metoda, koja zahtijeva specijaliziranu opremu i obučeno osoblje za rad.

Testiranje s kuglica

Testiranje s kuglicama još je jedna popularna metoda za mjerenje dinamičke točnosti CNC strojeva. Ova tehnika uključuje pričvršćivanje kuglice, što je precizno - kalibrirana traka s kuglom na svakom kraju, između vretena stroja i fiksne točke na tablici. Kako se stroj kreće kružnom ili linearnom stazom, kuglana traka mjeri udaljenost između dvije točke.

Podaci prikupljeni s trake kugle se zatim analiziraju kako bi se utvrdila točnost pokreta stroja. Ispitivanje s kuglice može otkriti pogreške poput povratnog udara, pogrešaka konturiranja i neusklađenosti servo -petlje. To je relativno jednostavna i troškovna - učinkovita metoda, a može pružiti vrijedne informacije o cjelokupnom dinamičkom performansama ATC CNC usmjerivača.

Međutim, testiranje s kuglice ima određena ograničenja. Uglavnom mjeri kombiniranu točnost više osi, a ne pojedinačnu točnost svake osi. Također, prikladnije je za otkrivanje pogrešaka u kružnim pokretima u obliku luka, a možda nije toliko učinkovit za linearne pokrete.

Dodirnite mjerenje sonde

Mjerenje sonde za dodir je metoda koja koristi dodirnu sondu za mjerenje položaja alata za rezanje stroja ili obradnog dijela. Touch sonda je uređaj koji može otkriti kontakt između vrha sonde i površine koja se mjeri. Kad sonda uspostavi kontakt, ona šalje signal upravljačkom sustavu stroja, koji bilježi položaj sonde.

Korištenjem sonde Touch moguće je izmjeriti točnost operacija pozicioniranja i rezanja stroja. Ova se metoda može upotrijebiti za mjerenje dimenzija radnog komada, usklađivanje alata za rezanje i točnost postupka promjene alata. Dodirnite mjerenje sonde relativno je jednostavno za upotrebu i može pružiti stvarne povratne informacije o performansama stroja.

Međutim, mjerenje sonde za dodir također ima određena ograničenja. Uglavnom je pogodan za mjerenje statičke točnosti stroja i možda nije toliko učinkovit za mjerenje dinamičke točnosti. Također, točnost same sonde dodira može utjecati na rezultate mjerenja.

Razmatranja za mjerenje dinamičke točnosti

Radni uvjeti

Pri mjerenju dinamične točnosti ATC CNC usmjerivača važno je razmotriti radne uvjete stroja. Čimbenici poput brzine rezanja, brzine dovoda i brzine vretena mogu utjecati na performanse stroja. Na primjer, operacije visokog obrade brzine mogu uzrokovati više vibracija i stvaranja topline, što može dovesti do pogrešaka u dinamičnoj točnosti.

Preporučuje se mjerenje dinamičke točnosti u istim radnim uvjetima kao i stvarne operacije obrade. To može osigurati da su rezultati mjerenja reprezentativni za performanse stroja u stvarnim svjetskim aplikacijama.

Odabir alata

Vrsta i kvaliteta alata za rezanje koji se koriste u ATC CNC usmjerivaču također mogu utjecati na dinamičku točnost. Različiti alati imaju različite karakteristike rezanja, poput sile rezanja, stvaranja čipova i trošenja alata. Korištenje pogrešnog alata ili istrošenog alata može rezultirati netočnim rezovima i lošim površinskim završetkom.

Važno je odabrati odgovarajuće alate za određenu obradu i redovito pregledavati i zamijeniti alate prema potrebi. To može pomoći u održavanju dinamične točnosti stroja i osigurati kvalitetu konačnog obrada.

Stroj toplo - gore

Većina CNC strojeva, uključujući ATC CNC usmjerivače, zahtijeva toplo - razdoblje gore prije nego što postignu svoje optimalne performanse. Tijekom razdoblja toplog - UP, komponente stroja se zagrijavaju i proširuju, što može utjecati na točnost stroja.

Preporučuje se omogućiti stroju da se zagrijava dovoljno vremena prije mjerenja dinamičke točnosti. To može osigurati da stroj djeluje u stabilnim uvjetima i da su rezultati mjerenja točni.

Zaključak

Mjerenje dinamične točnosti ATC CNC usmjerivača složen je, ali bitan zadatak. Korištenjem odgovarajućih metoda mjerenja i uzimajući u obzir radne uvjete, odabir alata i toplu stroju - moguće je točno procijeniti performanse stroja i identificirati potencijalne probleme.

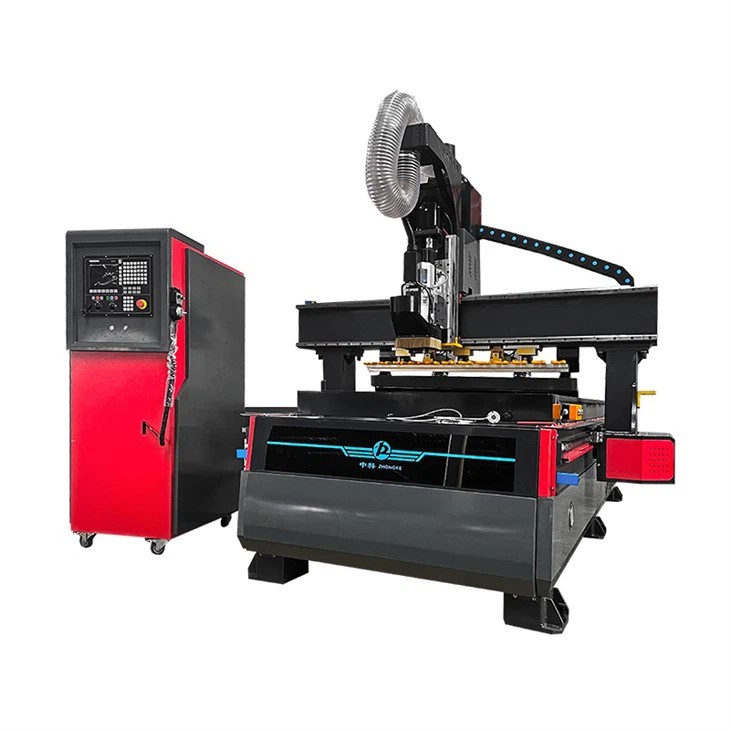

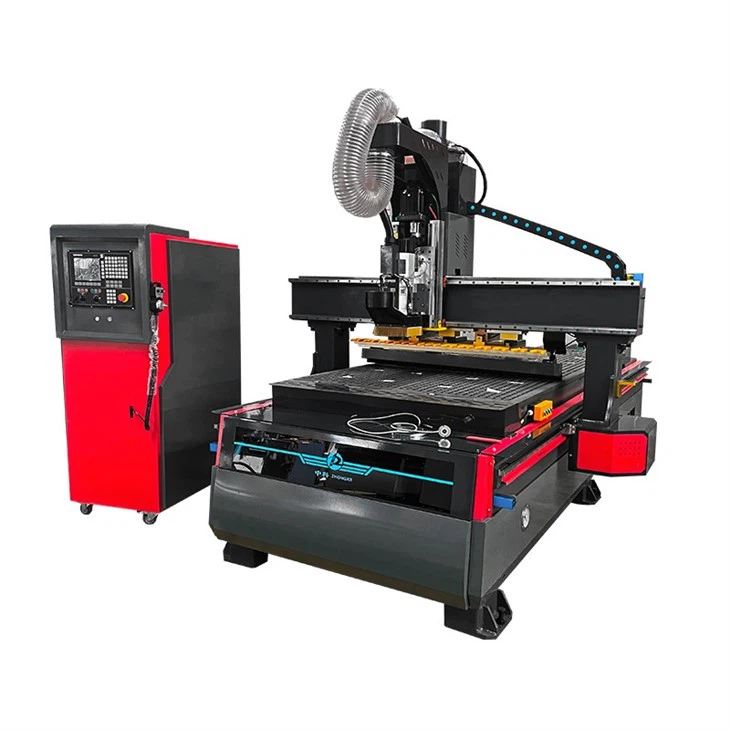

Kao dobavljač ATC CNC usmjerivača, posvećeni smo pružanju strojeva visoke kvalitete s izvrsnom dinamičnom točnošću. NašeAutomatski alat Promjena 12 rezača Stroj za obradu drva CNC usmjerivačdizajniran je i proizveden tako da ispuni najviše standarde preciznosti i performansi.
